兩翼旋轉門配置清單.pdf

功能介紹

西安天卓兩翼旋轉門控制系統采用松下品牌可編程PLC，變頻器，德國倫茨傳動系統，具備全面的使用功能及安全防護功能
1. 防風、隔塵、隔音及保溫功能
2. 防夾人功能。
3. 防碰撞功能
4. 急停功能
5. 慢速功能
6. 倒轉功能
7. 自動平滑門功能
8. 緊急疏散敞開功能
9. 定位停止功能
10. 消防功能（選配，需提供消防控制信號）
11. 夜間鎖門功能
12. 觸摸屏調速功能
13. 冬季停門位運轉功能
14. 夏季停門位運轉功能
15. 持續運轉功能
16. 照明功能
17. 故障顯示功能
18. 遠程維護功能（選配，需聯網）

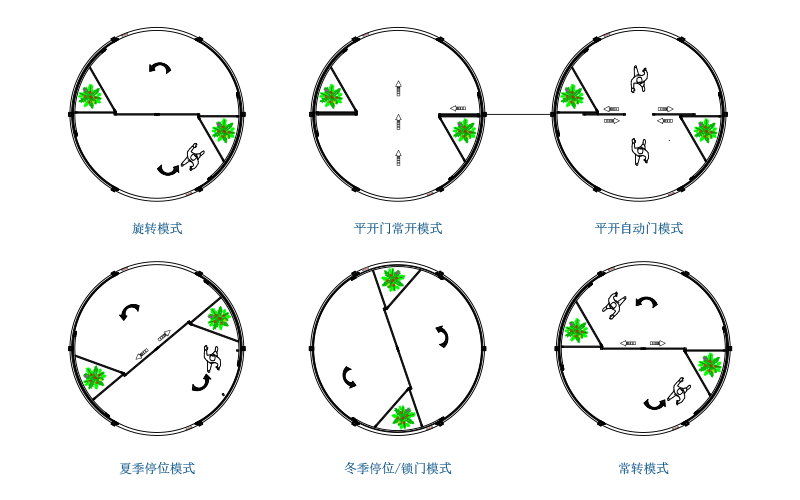

旋轉門模式

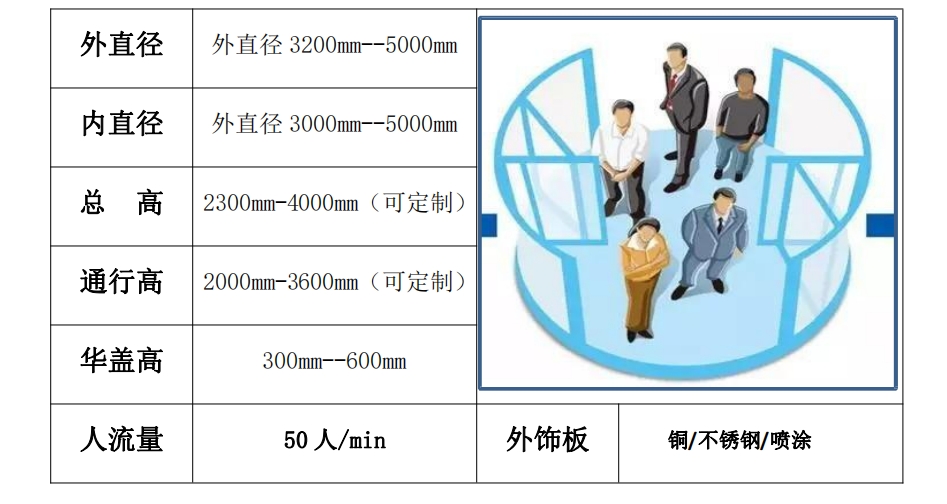

技術參數

1. 電源：220 VAC，16A，50HZ
2. 功率：500W-700W（依轉門直徑大小而定電機功率）
3. 旋轉電機數量：2臺
4. 平開門電機：1臺
5. 調速方式：無極變頻調速控制
6. 調速范圍：0-8轉/分
7. 環境溫度：-30度至50度
8. 門體重量：1600KG-3000KG（根據轉門直徑大小而定）
9. 通行量：16/48/60人/分鐘（視實際需求可設定運行模式）

產品配置

1. 驅動系統：采用德國LENZ交流變頻馬達，無級調速，無碳刷免維護,節能、壽命可達 15年。
2. 控制系統：采用松下PLC控制器及變頻器，對轉門各部位信號反饋加以管理并產生動作，同時控制轉門轉速、照明，與樓宇自控連接，實現消防聯動、緊急疏散、停電使用功能。
3. 安全感應系統：安全保護達到24套，實現防碰、防夾、防撞、防關人高低位保護、自動減速、停止、防夾倒轉等安全保護，門區設有多重保護，無盲區。
4. 結構及框架：采用懸掛式C型軌道，國標6063 T5鋁合金型材立柱承重式結構，堅固耐用，可承受10級大風，立柱承重極限達到10噸。
5. 外觀設計：豪華、氣派、多種選擇、量身定制。
6. 不銹鋼外飾：顏色（本色、鈦金、黑鈦金、香檳金、玫瑰金、紅古銅、青古銅、鈦黑等），表面處理（拉絲、鏡面、噴砂、蝕刻）。
7. 銅板包飾：古銅手工拉絲做舊
8. 氟碳噴涂：參照標準色卡定制。
